Um das Kupplungspedal auf Jill MK zu überprüfen und einzustellen, gehen Sie wie folgt vor:
1. Heben Sie die Bodenmatte.

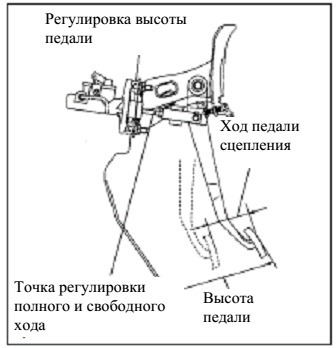

2. Überprüfen Sie die Höhe der Pedalposition. Es muss 134, 3 ... 144,3mm sein.
3. Adjust die Höhe des Pedals, falls erforderlich.
4. Entfernen Sie die Anschlagmutter und den Bolzen so lange, bis die normale Einbauhöhe des Kupplungspedals installiert ist.
5. Die Anhaltemutter anbringen und auf 16 Nm aufschieben.
6. Um den freien Weg des Pedals zu überprüfen, drücken Sie das Pedal, bis die Kraft gewehrt wird. Der freie Fahrweg beträgt 5,15 mm.
7. Überprüfen Sie den Fortschritt der Obsession an der Oberseite des Pedals. Es soll 1...5 mm betragen.
8. Wenn nötig, den freien Weg des Pedals durch Entriegeln der Anschlagmutter und Drehen des Aufrichters einstellen. Der Zeitpunkt des Anschlags der Anschlagmutter beträgt 12 Nm.
9. Überprüfen Sie den Punkt der Trennung der Kupplung. Starten Sie dazu den Motor, setzen Sie das Auto auf die Bremse, drücken Sie die Kupplung, schalten Sie das Hinterrad ein, lösen Sie das Pedal sanft ab und messen Sie den Abstand zur Kupplung. Er muss 25 mm oder mehr betragen.
